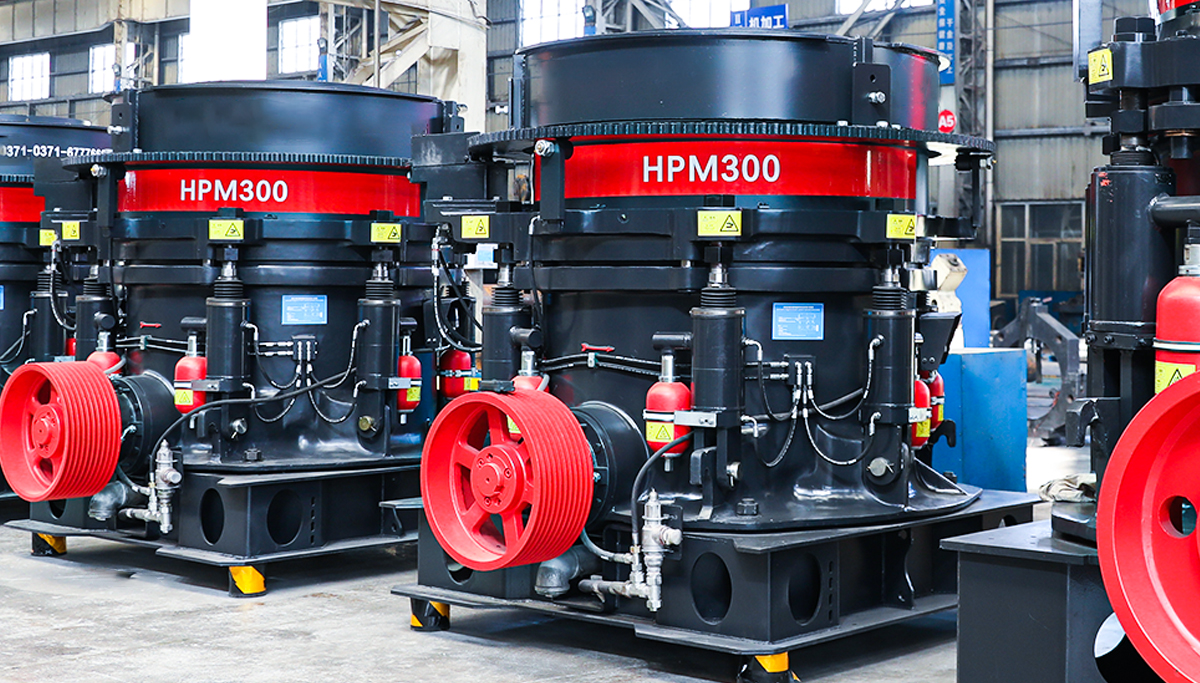

多缸液压圆锥破碎机适用于破碎中等和中等以上硬度的各种矿石和岩石等，如石灰石、铁矿石、鹅卵石、有色金属矿石、花岗岩、玄武岩、石灰岩、石英岩和沙岩等。其高转速、高破碎容量与设计令破碎后的成品呈立方体型，而易于维护的特点又可确保其较高稳定性的操作，在世界各地享有盛名，是矿山建筑行业替代弹簧圆锥破碎机和更新一代液压圆锥破碎机的新一代产品。

生产智造

保质保量完成生产任务
快速发货

及时交付给客户
安装调试

快速安装调试至稳定投产

突出优势

Outstanding Advantages

破碎腔采用先进的层压式破碎原理，充分利用物理间相互挤压的破碎力，提高了破碎效率，降低易损件耗。
液压马达调整排料口，可以实现排料口的精确控制。
衬板采用超高合金锰钢(ZGMn8cr2)，使用寿命长；无需填料，更换方便。
多缸液压圆锥破碎机能够平缓释放冲击力，保护主机免遭过铁损坏，过铁通过后，排料口自动恢复到原有位置。

工作原理

working principle

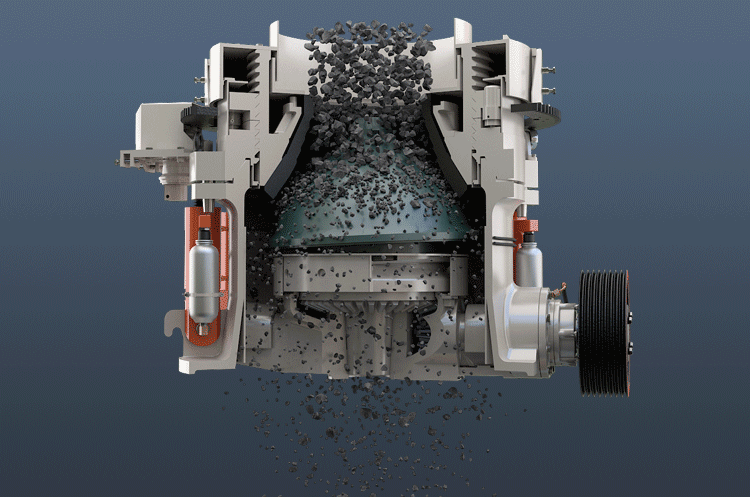

在工作时通过电动机的旋转带动带轮或联轴器、传动轴和圆锥部在轴心线下使偏心轴做周期性旋摆运动。在物料从料口进入破碎腔后因受到偏心轴和轧臼壁的相互冲击挤压、研磨、揉搓从而产生破碎的作用。液压保险系统能在机器发生过铁故障或者闷车现象时通过液压将支撑套和定锥部排除出故障物，在起到很好的保险作用的同时大大的降低了维修率及提高生产效率。

技术参数

Technical parameters

型号	腔型	破碎锥大端直径（mm）	给料口尺寸（mm）	最大给料尺寸（mm）	排料口调整范围（mm）	处理能力（t/h）	电机功率（kw）	主机重量（t）
HPM200	C1	900	185	145	22~38	160~250	160	11
	C2		125	100	18~38	145~250
	C3		95	75	14~38	120~250
	F1		76	60	12~25	108~210
	F2		54	45	10~25	81~210
	F3		23	20	8~25	72~210
HPM300	C1	1100	235	190	26~45	230~445	220	20
	C2		211	170	20~45	200~445
	C3		150	120	16~45	180~445
	F1		107	85	14~25	160~220
	F2		53	40	12~25	140~220
	F3		25	20	8~25	120~220
HPM400	C1	1400	299	240	30~51	270~630	315	27
	C2		198	160	20~51	243~630
	C3		111	90	14~51	210~630
	F1		92	75	12~25	162~370
	F2		52	40	10~25	126~370
	F3		51	40	8~25	104~370
HPM500	C1	1500	335	270	32~51	365~790	400	40
	C2		286	230	25~51	328~790
	C3		204	165	19~51	280~790
	F1		133	105	16~25	202~450
	F2		95	75	13~25	158~450
	F3		52	40	8~25	122~450
HPM800	C1	2000	353	280	32~51	616~1100	630	70
	C2		297	240	32~51	522~1100
	C3		219	175	16~51	380~1100
	F1		155	125	13~25	328~730
	F2		92	75	10~25	270~730
	F3		33	25	5~25	166~730

注：产量根据不同物料，进料粒度等因素其结果将有所不同

型号	最大给料尺寸（mm）	处理能力（t/h）
HPM200	178	160~250
	132	145~250
	110	120~250
	100	108~210
	76	81~210
	60	72~210
HPM300	200	230~445
	180	200~445
	115	180~445
	105	160~220
	82	140~220
	60	120~220
HPM400	280	270~630
	170	243~630
	130	210~630
	115	162~370
	90	126~370
	68	104~370
HPM500	285	365~790
	190	328~790
	152	280~790
	130	202~450
	105	158~450
	75	122~450
HPM800	326	616~1100
	298	522~1100
	238	380~1100
	136	328~730
	102	270~730
	77	166~730
