产品介绍

PRODUCT DETAILS

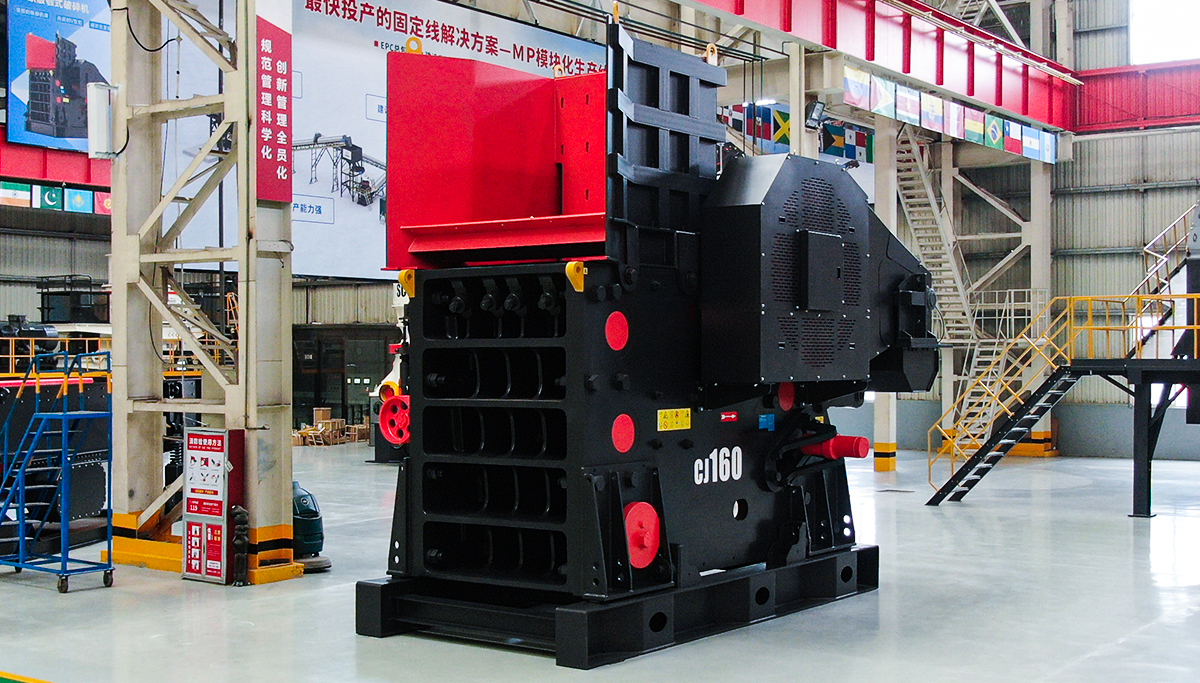

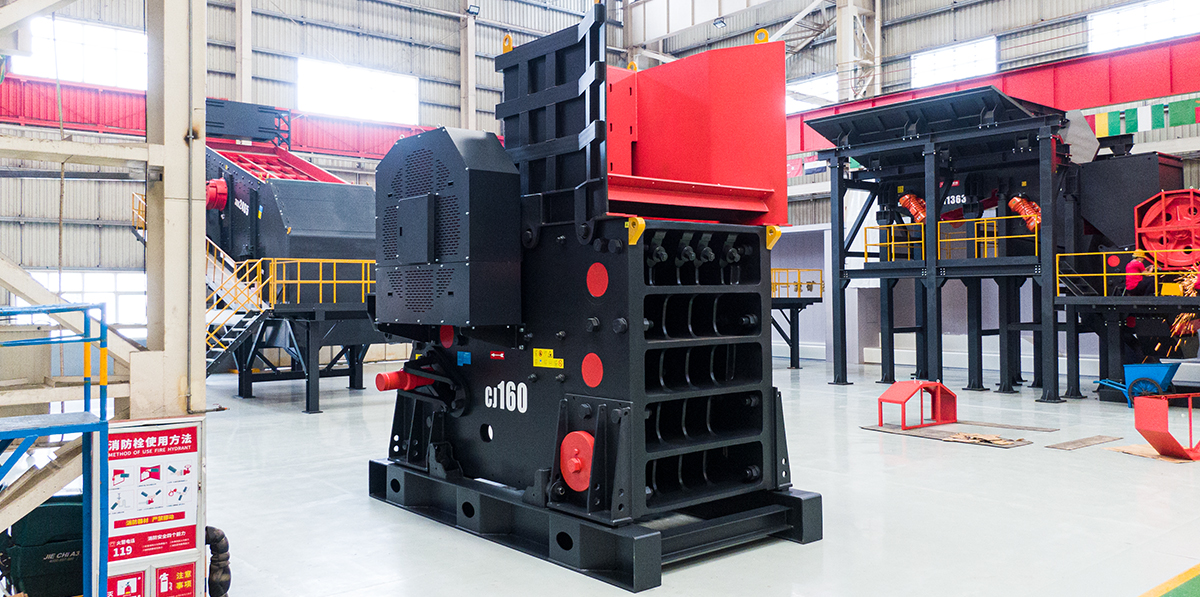

颚式破碎机是出现较早的破碎设备，因其构造简单、坚固、工作可靠、维护和检修容易以及生产和建设费用比较少，因此，直到现在仍然广泛地在冶金、化工、建材、电力、交通等工业部门，用于破碎抗压强度在147～245MPa的各种矿石和岩石的粗、中、细碎。近年来，我厂为满足冶金、矿山、建筑等工业部门破碎高强度、高硬度的微碳铬铁的需要，专门研制了鄂式破碎机。

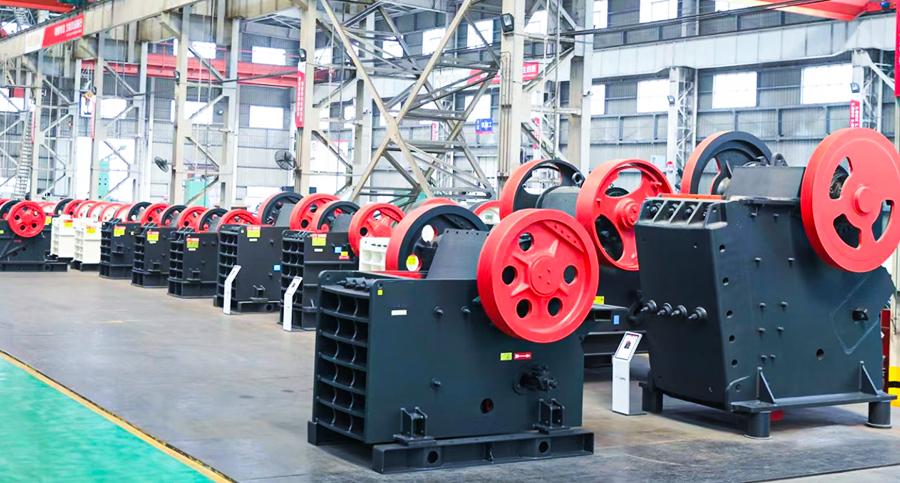

生产智造

保质保量完成生产任务
快速发货

及时交付给客户
安装调试

快速安装调试至稳定投产

突出优势

Outstanding Advantages

焊接机架结构，牢固可靠

钢板焊接机架，避免了铸造缺陷，更加牢固可靠
飞轮设计

飞轮设计，有效减少震动，机器运转更平稳
排料口调整更快捷方便

排料口垫片调整，简单、可靠、维护方便
深腔破碎，效能高节能

破碎腔深而且无死区，提高了进料能力与产量，其破碎比大，产品粒度均匀

工作原理

working principle

该系列破碎机工作方式为驱动挤压型，其工作原理是：电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板与动颚间夹角变大，从而推动动颚板向固定颚板接近，与此同时物料被压碎或劈碎，达到破碎的目的；当动颚下行时，肘板与动颚夹角变小，动颚板在拉杆，弹簧的作用下，离开固定颚板，此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚做周期运动压碎和排泄物料，实现批量生产。

技术参数

Technical parameters

型号	进料口尺寸 (mm）	最大进料粒度 (mm)	排料口调整范围 (mm)	处理能力(t/h)	偏心轴转速(r/min)	电机功率 (kw)	外形尺寸（长×宽×高） (mm)
PE 150×250	150×250	125	10-40	1-3	268	4P 5.5	760×700×860
PE 200×300	200×300	180	15-50	2-6	260	4P 7.5	915×780×990
PE 200×350	200×350	180	18-60	3-10	276	4P 11	1000×914×1112
PE 250×400	250×400	210	20-70	5-21	300	6P 15	1100×1032×1285
PE 400×600	400×600	340	40-100	16-64	270	6P 30	1623×1736×1615
PE 500×750	500×750	425	50-100	40-110	268	6P 55	1920×1850×1920
PE 600×750	600×750	500	150-200	80-240	268	6P 55	2020×1850×1920
PE 600×900	600×900	500	65-160	50-160	254	6P 55	2530×1900×2340
PE 750×1060	750×1060	630	80-180	110-320	245	8P 110	2680×2380×2785
PE 900×1200	900×1200	750	100-200	220-380	208	8P 110	3470×2876×3330
PE 1200×1500	1200×1500	1020	150-350	400-1000	180	8P 160-245	4850×3220×3680
PE 1500×1800	1500×1800	1200	220-350	500-1200	180	8P 280-380	5160×3660×4248
PEX 150×750	150×750	120	18-48	8-25	320	4P 15	1170×1575×1030
PEX 250×750	250×750	210	25-60	13-35	320	6P 22	1550×1730×1470
PEX 250×1000	250×1000	210	25-60	16-52	330	6P 30	1580×2006×1390
PEX 250×1200	250×1200	210	25-60	20-61	330	6P 37	1780×2214×1430
PEX 300×1300	300×1300	250	20-90	16-105	300	6P 55	2210×2320×1723

注：产量根据不同物料，进料粒度等因素其结果将有所不同

型号	最大进料粒度 (mm)	处理能力 (t/h)
PE-150×250	125	1-3
PE-200×300	180	2-6
PE-200×350	180	3-10
PE-250×400	210	5-21
PE-400×600	340	16-64
PE-500×750	425	40-110
PE-600×750	500	80-240
PE-600×900	500	50-160
PE-750×1060	630	110-320
PE-900×1200	750	220-380
PE-1200×1500	1020	400-800
PE-1500×1800	1200	500-1000
PEX-150×750	120	8-25
PEX-250×750	210	13-35
PEX-250×1000	210	16-52
PEX-250×1200	210	20-61
PEX-300×1300	250	16-105
