破碎制砂设备

HX系列振动筛

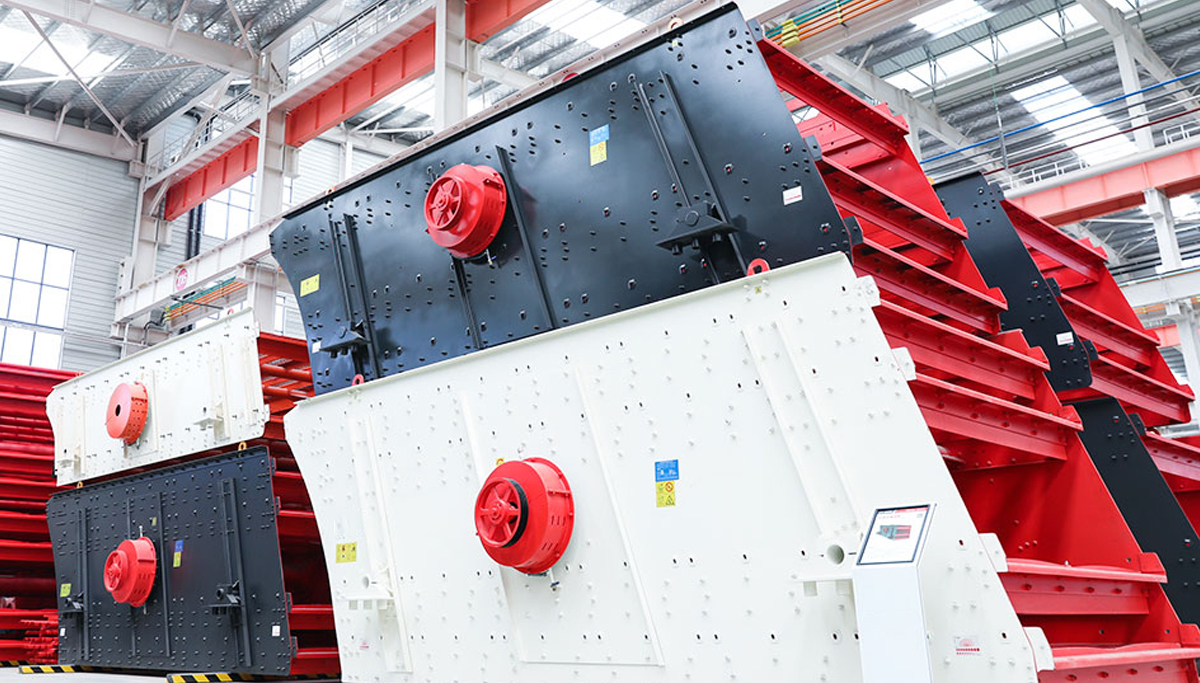

HX系列振动筛主图
  • ≤400mm

    进料粒度

  • 60-1300t/h

    生产能力

  • 15-74kw

    功率

产品介绍

PRODUCT DETAILS

HX系列圆振动倾斜筛分机，在YA、YK系列振动筛基础上，综合客户现场使用情况及维护经验，针对重型工况全新推出的一款新型圆周振动筛产品。技术成熟，配件通用性强。其振动强度大、结构强度高，且维护简单，使用寿命长。适用于重型、中型和精细筛分等各种筛分作业。这种筛分机是处理初级破碎和二级破碎后产物的理想设备，也可用于流程中的检查筛分和最终的成品筛分。

  • 生产智造

    保质保量完成生产任务

  • 快速发货

    及时交付给客户

  • 安装调试

    快速安装调试至稳定投产

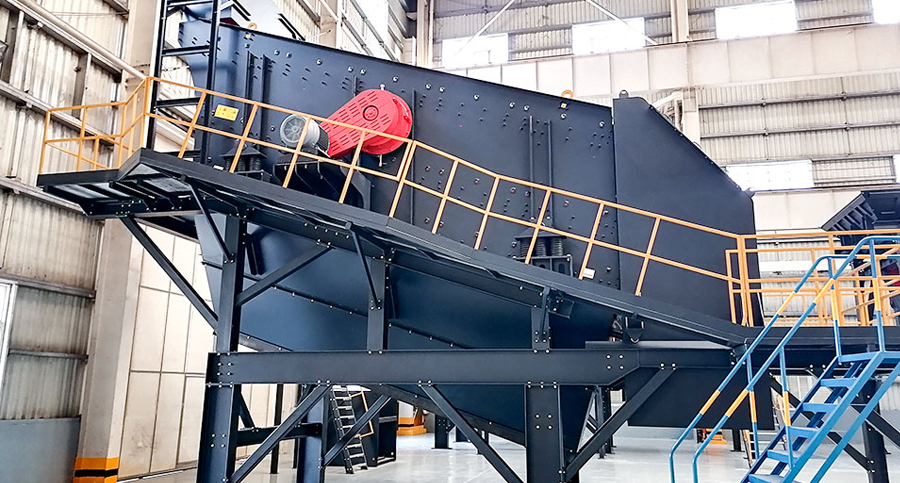

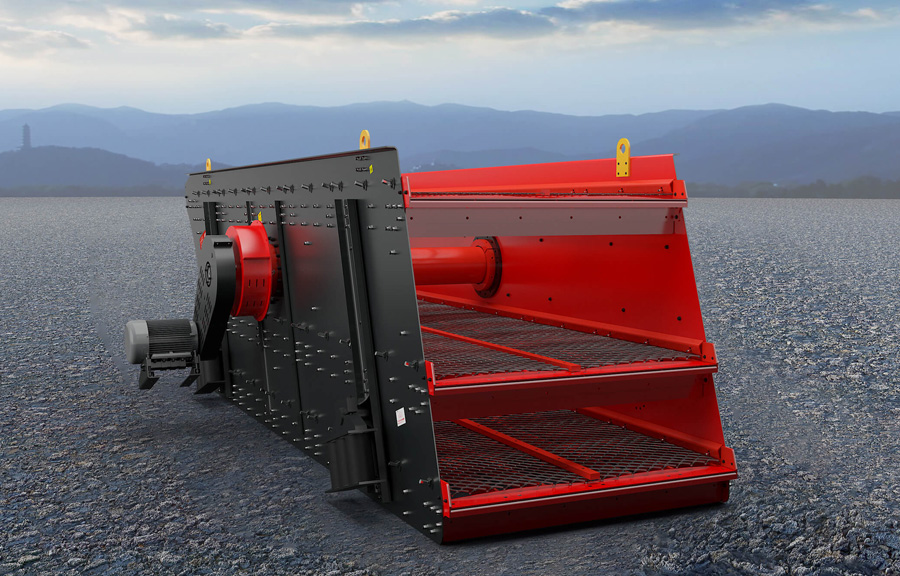

HX系列振动筛配图
HX系列振动筛配图
HX系列振动筛配图
HX系列振动筛配图

突出优势

Outstanding Advantages

  • 15°-22°筛面倾角选型区间，可更好的适应现场具体工况

  • 激振器为偏心轴+偏心块结构，传动稳定提供足够激振力

  • 稀油润滑振动器，半年更换一次润滑油，日常维护省心省力

  • 关键部位设计了耐磨保护层，磨损后快速更换，延长设备使用寿命

  • 皮带轮传动，可根据现场工况快速调整设备转速

  • 采用振动设备专用轴承，寿命更持久，为您的筛分工序保驾护航

工作原理

working principle

HX系列振动筛主要由筛箱、激振器、悬挂（或支承）装置及电动机等组成。电动机经三角皮带，带动激振器主轴回转，由于激振器上不平衡重物的离心惯性力作用，使筛箱获振动。改变激振器偏心轴，可获得不同振幅。

HX系列振动筛配图

技术参数

Technical parameters
型号 筛网层数 筛面倾角 (°) 电机功率 (kw) 振动频率 (r/min) 最大进料尺寸 (mm) 处理能力(t/h) 外形尺寸(mm) （长×宽×高）
2ZD1545 2 18 15 780-900 200 45-500 5380×2295×1410
3ZD1545 3 18 18.5 780-900 200 55-500 5575×2295×1990
4ZD1545 4 18-20 22 780-900 200 65-500 5765×2295×1990
2ZD1855 2 18 18.5 780-900 200 55-600 5680×2565×1450
3ZD1855 3 18 22 780-900 200 65-600 5900×2565×2110
4ZD1855 4 18-23 22 780-900 200 75-600 6030×2565×2500
2ZD2165 2 18 30 780-900 200 65-700 7160×2990×1690
3ZD2165 3 18 30 780-900 200 75-700 7380×2990×2365
4ZD2165 4 18-23 37 780-900 200 85-700 7430×2990×2500
2ZD2465 2 18 37 780-900 200 80-800 7160×3290×1690
3ZD2465 3 18 37 780-900 200 90-800 7380×3290×2365
4ZD2465 4 18-23 37 780-900 200 100-800 7430×3290×2500
2ZD2765 2 18 37 780-900 200 100-900 7180×3570×1805
3ZD2765 3 18 45 780-900 200 110-900 7390×3570×2445
4ZD2765 4 18-23 45 780-900 200 120-900 7480×3570×2715
2ZD3065 2 18 37 780-900 200 110-1200 7180×3870×1805
3ZD3065 3 18 45 780-900 200 120-1200 7390×3870×2445
4ZD3065 4 18-23 45 780-900 200 130-1200 7480×3870×2715
2ZD3075 2 18 22×2 780-900 300 120-1300 8700×4055×1980
3ZD3075 3 18 37×2 780-900 300 130-1300 8940×4120×2720

注：产量根据不同物料，进料粒度等因素其结果将有所不同

型号 最大进料
尺寸(mm)		 产量(t/h)
2HX1545 200 45-500
3HX1545 200 55-500
4HX1545 200 65-500
2HX1855 200 55-600
3HX1855 200 65-600
4HX1855 200 75-600
2HX2165 200 65-700
3HX2165 200 75-700
4HX2165 200 85-700
2HX2465 200 80-800
3HX2465 200 90-800
4HX2465 200 100-800
2HX2765 200 100-900
3HX2765 200 110-900
4HX2765 200 120-900
2HX3065 200 110-1200
3HX3065 200 120-1200
4HX3065 200 130-1200
2HX3075 400 120-1300
3HX3075 400 130-1300
